Conas a bhainfidh tú an scéimreach as PCB clónáilte?

Scéimreach a bhaint as aPCB clónáilteBaineann sé le hinnealtóireacht droim ar ais, áit a ndéanann tú anailís ar an mbord fisiciúil chun a léaráid chiorcaid a athchruthú. Éilíonn an próiseas seo breathnóireacht chúramach, sainaithint chomhpháirt, agus naisc rianaithe. Seo treoir céim ar chéim:

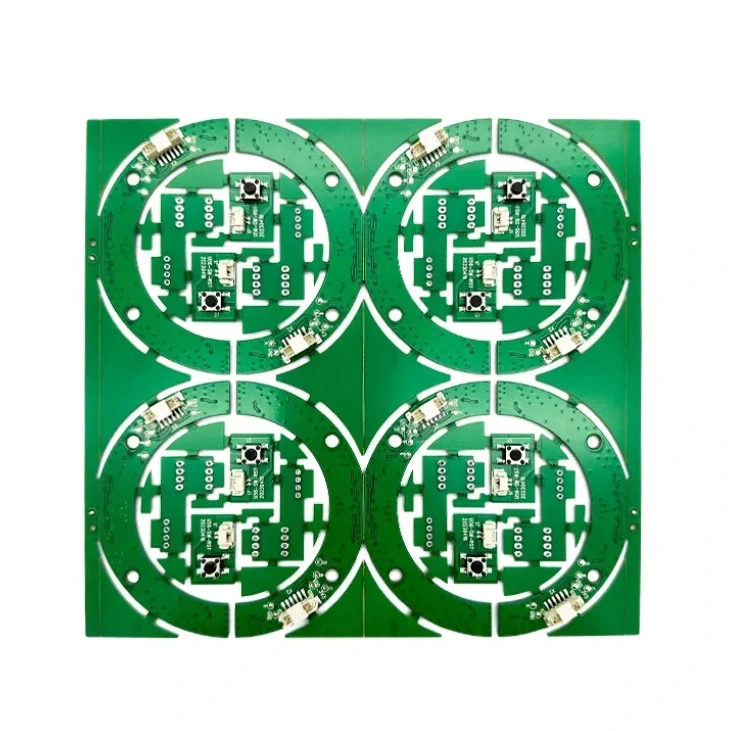

1. Scrúdaigh agus déan doiciméadú ar anPCB

- Tóg grianghraif ardtaifigh: Gabháil an dá thaobh den PCB le haghaidh tagartha.

-Tabhair faoi deara sraitheanna PCB: Seiceáil an bord aonchiseal, ciseal dúbailte, nó il-imreora é.

- Príomh -chomhpháirteanna a aithint: Faigh ICS, friotóirí, toilleoirí, dé -óidí, cónaisc, etc.

- Seiceáil lipéid agus marcálacha: Tá dearthóirí tagartha ag roinnt comhpháirteanna atá clóite ar an PCB.

2. DeSolder & Comhpháirteanna a Aithint

- Comhpháirteanna DeSolder (más gá): Bain úsáid as stáisiún athoibre aeir te chun é a bhaint go sábháilte.

- Léigh uimhreacha cuid IC: Féach ar na bileoga sonraí chun cumraíochtaí bioráin a thuiscint.

- Friotóirí & toilleoirí a thomhas: Úsáid méadar ilmhéadar nó LCR chun luachanna a chinneadh.

- Lipéadaigh gach comhpháirt: sannadh dearthóirí ar nós R1, C1, U1 le haghaidh rianú níos éasca.

3. Rianaigh na naisc chiorcaid

- Bain úsáid as ilmhéadar i mód leanúnachais: Seiceáil cosáin leictreacha idir comhpháirteanna.

- Lean rianta PCB: Bain úsáid as formhéadaitheoir nó micreascóp le haghaidh rianú mionsonraithe.

.

- Seiceáil naisc i bhfolach: Má tá ilchineálaí, b'fhéidir go mbeidh gá le cigireacht X-ghathaithe chun sraitheanna inmheánacha a rianú.

4. An scéimreach a athchruthú

- Úsáid Bogearraí Dearaidh PCB: Tarraing an scéimreach i Kicad, Eagle, Altium, nó Orcad.

- Comhpháirteanna a shocrú go loighciúil: Cumhacht an Ghrúpa, Comhartha, agus Rannóga Talún i gceart.

- Naisc a fhíorú: Déan comparáid idir bileoga sonraí agus ionchais fheidhmiúla.

5. Insamhladh agus fíoraigh an ciorcad

- Bogearraí insamhalta a úsáid: Is féidir le huirlisí cosúil le LTSPICE, Proteus, nó Multisim cuidiú leis an iompar ciorcaid a fhíorú.

- Déan comparáid idir an PCB bunaidh: feidhmiúlacht tástála le dífhabhtaithe cumhachta-on más féidir.

Uirlisí a theastaíonn:

✔ Méadar ilmhéadar / LCR

✔ Oscilloscope (le haghaidh tástála comhartha)

✔ Stáisiún Athoibre Aeir Te (le haghaidh Desoldering)

✔ Micreascóp / formhéadúóir

✔ Bogearraí Dearaidh PCB (Kicad, Eagle, Altium)

✔ Scanóir X-ghathaithe (do bhoird il-imreora)

Smaointe Deiridh

Is próiseas am-íditheach ach indéanta é scéimreach a bhaint as PCB clónáilte má dhéantar é go cúramach. Tá sé ríthábhachtach meas a bheith acu ar dhlíthe maoine intleachtúla má bhaineann an PCB le dearadh dílsithe. Ar mhaith leat treoir ar chineál sonrach PCB nó moltaí uirlisí?
