Conas is féidir le Clón PCB Cabhrú Leat Bord a Tharrtháil Le Comhaid Dearaidh ar Iarraidh?

Teibí

Nuair a bhíonn táirge ríthábhachtach leictreonach fós i seirbhís ach go bhfuil na bunshonraí CAD imithe, is féidir le bord amháin teipthe dul i seachtainí d'am neamhfhónaimh, timthriallta costasacha athdhearaidh, nó scramble d'ionadaithe neamhiontaofa. Clón PCBis cur chuige struchtúrtha cúl-innealtóireacht é a athchruthaítear na sonraí atá réidh le haghaidh déantúsaíochta cláir chiorcaid atá ann cheana féin ionas gur féidir leat é a atáirgeadh, é a dheisiú ar scála, nó líne táirge níos sine a choinneáil beo agus tú ag pleanáil a uasghrádú fadtéarmach. Míníonn an t-alt seo nuair a bhíonn ciall le clónáil, cén fhaisnéis is féidir leat a aisghabháil go réalaíoch, conas riosca a íoslaghdú, agus cad a Breathnaíonn an sreabhadh oibre clónála freagrach ón gcéad iniúchadh go dtí an bailíochtú deiridh.

Clár na nÁbhar

• Imlíne Sracfhéachaint
• Cad iad na Pointí Péine a Réitíonn Clónáil PCB
• Cad a chiallaíonn Clón PCB i gCleachtas i ndáiríre
• Nuair a bhíonn Clónáil ar an Rogha is Cliste agus Nuair Nach Bhfuil É
• Sreabhadh Oibre Clón PCB Praiticiúil Ó Thús go Críoch
• Conas Cáilíocht agus Iontaofacht a Chosaint
• Rudaí a Thiomáineann Costas agus Am Luaidhe
• Cad ba cheart duit a ullmhú sula n-iarrtar luachan
• Conas Comhpháirtí Clónála Freagrach a Roghnú
• CCanna
• An Chéad Chéim Eile

Imlíne Sracfhéachaint

1. Soiléirigh do sprioc: athsholáthar, stoc a dheisiú, síneadh a chur le saolré, nó droichead a athdhearadh.
2. Deimhnigh úinéireacht agus ceadanna.
3. Gabháil sonraí cláir: toisí, sraitheanna, leideanna cruachta, agus mapáil comhpháirteanna.
4. Comhaid déantúsaíochta agus rún leictreach a athchruthú: Gerber, drill, netlist, BOM.
5. Fréamhshamhail, bailíochtaigh, agus glas athbhreithniú rialaithe.
6. Rialuithe leanúnacha a bhunú: cigireacht ag teacht isteach, tástáil fheidhmiúil, agus inrianaitheacht.

Cad iad na Pointí Péine a Réitíonn Clónáil PCB

Ní chinneann formhór na bhfoirne bord a chlónáil mar go bhfuil sé spraoiúil. Déanann siad é toisc go bhfuil an rogha eile níos measa. Seo iad na cásanna is coitianta cáClón PCBbaintear pian oibríochta fíor:

• Uimh comhaid foinsetoisc gur fhág an dearthóir bunaidh, cailleadh sonraí, nó fuarthas an táirge blianta ina dhiaidh sin.
• Comhpháirteanna deireadh réiallach a chur ort athdhearadh a dhéanamh go práinneach nó stoc don mhargadh liath atá contúirteach a aimsiú.
• Deisiúcháin pháircecláir chobhsaí athsholáthair ag teastáil, ní roghanna randamacha “comhoiriúnacha” le cruachta nó meáchain copair anaithnid.
• Brú comhlíontateastaíonn déantúsaíocht agus doiciméadú comhsheasmhach chun iniúchtaí nó geataí cáilíochta inmheánacha a rith.
• Am le hathshlánútá níos mó tábhachta ag baint le “dearadh nua-aimseartha foirfe,” go háirithe maidir le rialuithe tionsclaíochta agus ionstraimíocht oidhreachta.

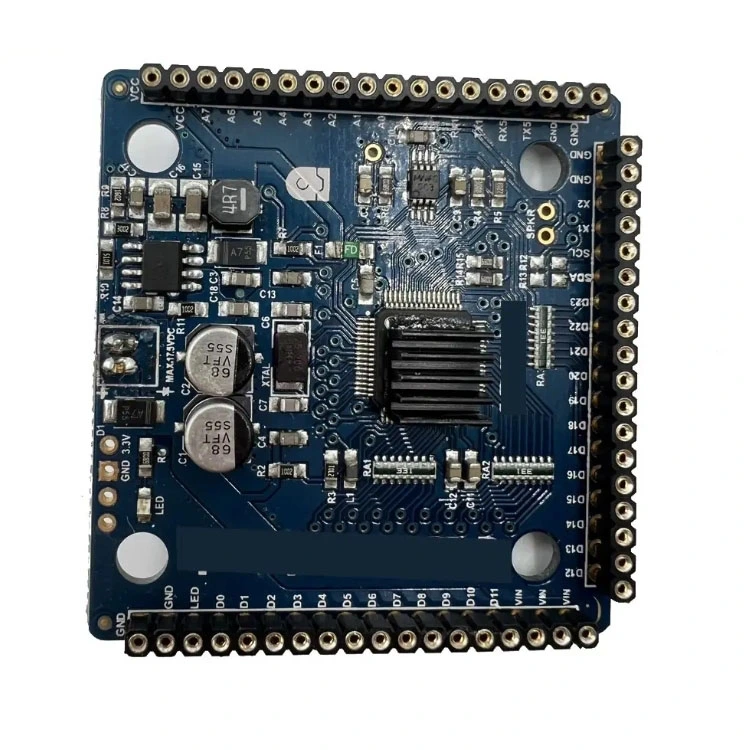

Cad a chiallaíonn Clón PCB i gCleachtas i ndáiríre

Úsáideann daoine “clónáil” go hócáideach, ach i dtéarmaí innealtóireachta de ghnáth cuimsíonn sé trí shraith oibre:

• Macasamhlú fisiciúilimlíne an chláir a athchruthú, poill gléasta, nascóirí, comhaireamh sraitheanna, agus iompar cruachta chomh gar agus is féidir.
• Atógáil leictreachnascacht copair a ghabháil ionas go n-oireann an clár atáirgthe leis an rún glanliosta bunaidh.
• Aisghabháil Comhpháirteag aithint páirteanna, lorg coise, luachanna, malartaigh, agus nótaí cóimeála ionas gur féidir an bord a thógáil go comhsheasmhach.

Is minic a chuimsíonn na táirgí insoláthartha aschuir atá réidh don déantúsaíocht amhail sonraí Gerber nó ODB++, comhaid druileála, sonraí pioc agus áit nuair is féidir, bille ábhar, agus glanliosta fíoraithe. Más é an sprioc atá agat ná inchothaitheacht fhadtéarmach, iarrann go leor foirne scéimre atógtha freisin ionas nach mbeidh fabhtcheartú sa todhchaí ag brath ar bhuille faoi thuairim.

Nuair a bhíonn Clónáil ar an Rogha is Cliste agus Nuair Nach Bhfuil É

Is uirlis é clónáil, ní réamhshocraithe. Úsáid é nuair a mheaitseálann sé do phróifíl riosca agus do amlíne.

Sreabhadh Oibre Clón PCB Praiticiúil Ó Thús go Críoch

Tá clón iontaofa mar thoradh ar chéimeanna disciplínithe, ní scanadh amháin. Seo thíos sreabhadh oibre a úsáideann foirne innealtóireachta go coitianta chun iontas a laghdú.

• Céim 1: Iontógáil agus sainmhíniú sprice
  • Deimhnigh cad a chiallaíonn “rath”: athsholáthar beacht, feidhm foirm-oiriúnach, nó coibhéis feidhmiúil le malartaigh.
  • Bailigh comhthéacs: timpeallacht oibriúcháin, modh teipe, toirt ionchais, agus amlíne.
• Céim 2: Cigireacht neamh-millteach
  • Tomhais imlíne, láithreacha na bpoll, eochairáil an chónascaire, agus srianta meicniúla.
  • Sainaithin táscairí ciseal agus gnéithe déantúsaíochta cosúil le rianta bacainní, trí chineálacha, agus doirteanna copair.
• Céim 3: Gabháil sonraí le haghaidh copar agus sraitheanna
  • Íomháú ardtaifigh do shraitheanna barr agus bun chun rianta agus sainitheoirí tagartha a mhapáil.
  • Nochtann ciseal rialaithe nuair is gá do bhoird ilchiseal, a dhéantar go cúramach chun dílseacht a chaomhnú.
• Céim 4: Comhpháirt a aithint agus atógáil BOM
  • marcálacha, pacáistí agus luachanna tras-seiceáil; polaraíochtaí agus treoshuíomh bioráin-1 a dhearbhú.
  • Sainmhínigh malartach ceadaithe chun ganntanais sa todhchaí a chosc.
• Céim 5: Athchruthaigh aschuir déantúsaíochta
  • Gin comhaid leagan amach agus sonraí déantúsaíochta, lena n-áirítear sainmhínithe druileála agus masc solder.
  • Bain nascacht amach agus déan seiceálacha comhsheasmhachta glanliostaí i gcoinne an chopair aisghafa.
• Céim 6: Tógáil agus bailíochtú fréamhshamhail
  • Tóg fréamhshamhlacha faoi pharaiméadair próisis rialaithe.
  • Déan tástálacha leictreacha amhail leanúnachas, seiceálacha bacainní nuair is ábhartha, agus fíorú feidhmiúil sa fhíorchóras.
• Céim 7: Glas athbhreithnithe agus doiciméadú
  • Reo athbhreithniú in-iniúchta le logaí athruithe agus taifid tástála.
  • Cruthaigh aschuir atá áisiúil don tseirbhís má tá sé ar intinn agat an táirge a choinneáil ar feadh na mblianta.

Conas Cáilíocht agus Iontaofacht a Chosaint

Is é an t-eagla is mó atá ag custaiméirí ná simplí: “An iompróidh an bord clónáilte díreach cosúil leis an mbunchlár, agus an leanfaidh sé de bheith ag iompar mar sin tar éis é a imscaradh?” Is féidir leat an riosca sin a laghdú trí chlónáil a chóireáil mar thionscadal innealtóireachta rialaithe.

• Smacht cruachtacomhaireamh ciseal a mhacasamhlú, tiús copair, iompar tréleictreach, agus struchtúir rialaithe-impedance nuair atá siad i láthair.
• Cruinneas nascóiríIs bealach tapa chun teip é neamhréir mheicniúil, fiú má tá an ciorcad ceart.
• barántúlacht na Comhpháirtefoinsiú inrianaithe a bhunú agus bealaí soláthair anaithnide do ICanna criticiúla a sheachaint.
• Tástáil straitéisplean tástála a shainiú thar “a chumhachtaíonn sé,” lena n-áirítear coinníollacha ualaigh, iompar teirmeach, agus cásanna imeall.
• Rialú próisissonraigh próifílí sádrála, caighdeáin iniúchta, agus critéir glactha ón tús.

Rudaí a Thiomáineann Costas agus Am Luaidhe

Athraíonn praghsanna toisc go n-athraíonn castacht. In ionad buille faoi thuairim, dírigh ar na luamháin atá tábhachtach:

• Comhaireamh ciseal agus dlúsméaduithe níos mó sraitheanna agus comhpháirteanna páirce fíneáil iarracht atógála.
• Coinníoll an Bhoirdlaghdaíonn cláir dhóite, creimthe nó modhnaithe go fisiciúil mionsonraí in-aisghabhála.
• Infhaighteacht páirteannacuireann comhpháirteanna scortha nó atá deacair a aithint leis an am foinsithe agus bailíochtaithe.
• Leibhéal doiciméad iarrthatógann atógáil scéimreach iomlán níos faide ná clón feidhm fhoirm-oiriúnach.
• Ionchais bailíochtaitheIs ionann tástáil fheidhmiúil i do fhíorchóras agus an difríocht idir “Breathnaíonn cosúil” agus “Oibríonn sé go hiontaofa.”

Cad ba cheart duit a ullmhú sula n-iarrtar luachan

Gheobhaidh tú plean níos tapúla agus níos cruinne má ullmhaíonn tú pacáiste beag faisnéise. Úsáid an seicliosta seo.

• Ar a laghad2 shampla oibrenuair is féidir, móide 1 sampla theip más mian leat anailís teip.
• Grianghraif den bhord suiteáilte sa táirge chun srianta meicniúla agus treoshuíomh cónascaire a dhearbhú.
• Do chainníocht sprice agus cibé an bhfuil soláthar leanúnach nó baisc aonuaire de dhíth ort.
• Aon choinníollacha oibriúcháin aitheanta: raon teochta, creathadh, taise, timthriall dleachta, próifílí ualaigh.
• Aon leideanna atá agat fós: Gerbers páirteach, PDFs, sean-onnmhairí BOM, nótaí scáileáin síoda, nó nósanna imeachta tástála.
• Soiléiriú ar fhirmware agus ar chodanna ríomhchláraithe: an bhfuil an dénártha, na heochracha nó an modh ríomhchláraithe agat?

Conas Comhpháirtí Clónála Freagrach a Roghnú

Ní hamháin go bhfuil tú ag ceannach bord. Tá muinín agat go bhfuil an atáirgeadh rialaithe, doiciméadaithe agus in-athdhéanta. Seo é a lorg i gcaidreamh soláthraí:

• Teorainneacha soiléire ar dhlíthiúlacht agus ar cheadannacuirfidh soláthraí tromchúiseach ceist faoi úinéireacht agus faoi úsáid údaraithe.
• Cumarsáid innealtóireachtaba cheart go mbeifeá in ann cruachta, malartacha, agus modhanna tástála a phlé i dteanga shimplí.
• Meon fíoraithelorg seiceálacha glanliosta, bailíochtú fréamhshamhail, agus soláthar inrianaithe.
• Rialú athbhreithnitheba chóir go mbeadh leagan sainithe ag an dearadh clónáilte ionas go bhfanfadh baisceanna todhchaí comhsheasmhach.

AgShenzhen Beannacht Leictreonaic Co, Teo., tugann foirne faoi chlónáil de ghnáth mar thionscadal leanúnachais innealtóireachta: spriocanna a shoiléiriú, sonraí déantúsaíochta ríthábhachtacha a aisghabháil, fréamhshamhlacha a bhailíochtú i bhfíorchoinníollacha, ansin athbhreithniú cobhsaí a ghlasáil le haghaidh táirgeadh athuair. Má theastaíonn réiteach droichid uait agus athdhearadh á phleanáil agat, is féidir le clón rialaithe am a cheannach duit gan iontaofacht a íobairt.

CCanna

An féidir clón PCB a bheith comhionann leis an mbord bunaidh

Is féidir leis a bheith coibhéiseach le feidhm oiriúnachta agus go minic thar a bheith dlúth, ach braitheann “comhionann” ar an méid atá i gceist agat. Is féidir le toisí meicniúla agus nascacht a mheaitseáil go han-mhaith de ghnáth. D’fhéadfadh go mbeadh gá le hobair bhreise nó b’fhéidir go mbeadh sé dodhéanta iompar ábhartha beacht, comhpháirteanna dílsithe, agus sonraí firmware athchruthaigh gan na sonraí bunaidh.

An bhfuil samplaí iolracha de dhíth orm

Laghdaíonn samplaí iolracha an riosca mar is féidir le hinnealtóirí marcálacha a chur i gcomparáid, rianta débhríoch a dhearbhú, agus clár a athraíodh nó a deisíodh cheana féin a chóipeáil a sheachaint. Mura bhfuil ach sampla amháin agat, bí ag súil le tuilleadh céimeanna bailíochtaithe agus le hamlíne níos coimeádaí.

Cad a tharlóidh mura bhfuil roinnt comhpháirteanna ar fáil a thuilleadh

Cuimsíonn plean clón praiticiúil go minic malartach comhpháirte. Is í an eochair a bhailíochtú go bhfuil na malartaigh ag teacht leis na ceanglais leictreacha agus a d'oirfeadh an lorg, ansin deimhnigh iompar trí thástáil faoi d'ualach fíor agus timpeallacht.

Réiteoidh chlónáil firmware agus ríomhchlárú

Ní athchruthaíonn clónáil an PCB go huathoibríoch firmware faoi ghlas. Má tá micrea-rialaitheoirí ríomhchláraithe, eilimintí slána nó cuimhne criptithe ar an gclár, d'fhéadfadh go mbeadh na dénártha bunaidh, modh ríomhchláraithe dlíthiúil, nó straitéis údaraithe páirteanna athsholáthair de dhíth ort.

Conas is féidir liom an seans go dtarlóidh teipeanna páirce a laghdú

Iarr plean bailíochtaithe agus caith fréamhshamhlacha mar éigeantach do chórais atá ríthábhachtach do mhisin. Sainmhínigh critéir glactha, cuir san áireamh tástálacha feidhmiúla a dhéanann aithris ar fhíor coinníollacha oibriúcháin, agus athbhreithniú a ghlasáil le caighdeáin inrianaithe soláthair agus iniúchta.

An Chéad Chéim Eile

Má tá tú ag déileáil le comhaid atá ar iarraidh, foinsiú deireadh ré, nó aga neamhfhónaimh phráinneach, clár dea-bhainistitheClón PCBIs féidir le tionscadal cobhsaí a thabhairt duit, cosán tástála-fhíoraithe ar ais go dtí an táirgeadh. Roinn do ghrianghraif boird, an chainníocht sprice, agus comhthéacs an chórais, agus iarr plean téarnaimh phraiticiúil lena n-áirítear bailíochtú agus rialú athbhreithnithe.
